Гибка металла
Выполняем гибку металла на листогибочном оборудовании по чертежам заказчика: сталь, нержавейку, алюминий и медь толщиной от 0,5 до 12 мм, от тонколистового металла до толстого листа, длина гиба до 5000 мм. Цена от 10 руб. за гиб, точную сумму считаем по вашему чертежу.

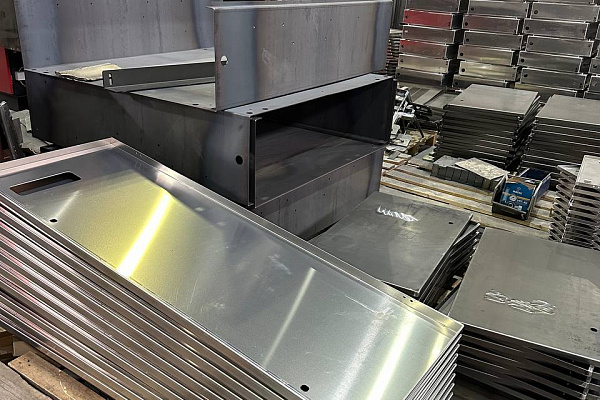

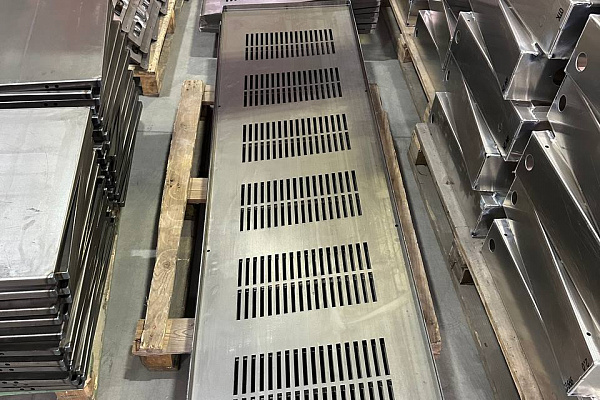

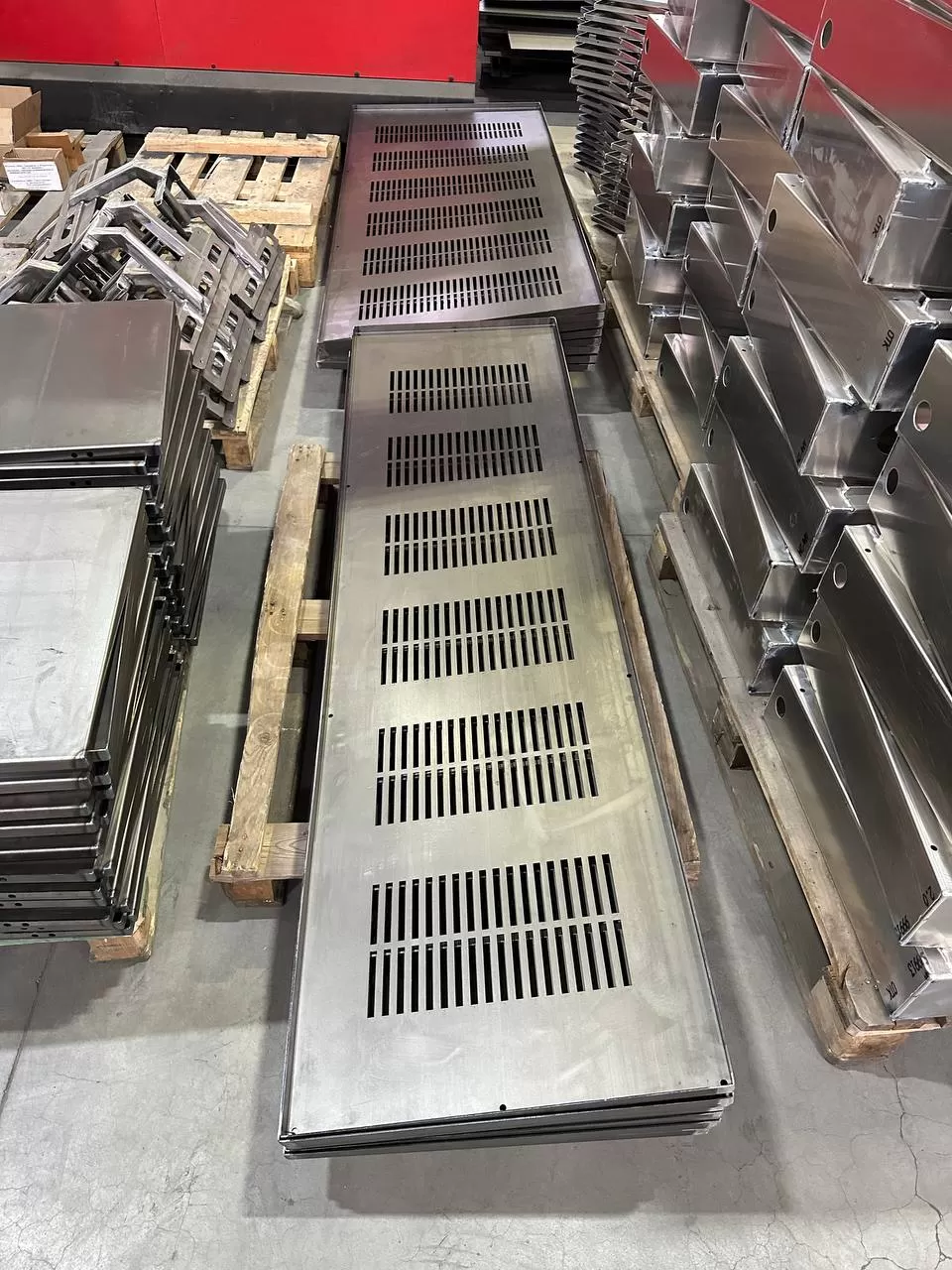

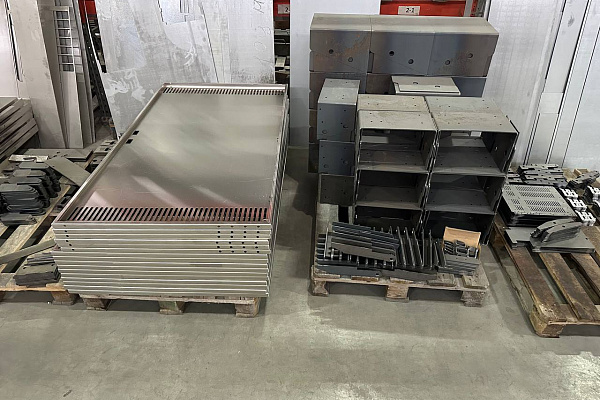

Промышленная гибка листового металла для производства: гнём детали, корпуса, шкафы и кожухи из стали, нержавейки, алюминия и меди толщиной от 0,5 до 12 мм. Точная гибка листового металла на станках с программным управлением даёт одинаковую партию, а сложная гибка многоугловых деталей и развёрток корпусов идёт по вашему чертежу.
Гибка, лазерная резка, сварка и порошковая покраска идут на одном заводе, поэтому заготовку не нужно возить между подрядчиками. Берём и одну деталь, и серию, готовые изделия можем доставить.
Цены на гибку металла
Цена за один гиб зависит от металла, толщины листа и длины заготовки.
Сталь, руб. за гиб:
| Длина заготовки, мм | 0,5 | 1,0 | 1,2 | 1,4 | 1,5 | 1,8 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| до 500 | 18 | 18 | 19,8 | 19,8 | 22,5 | 22,5 | 22,5 | 27 | 31,5 | 31,5 | 36 |
| до 1000 | 27 | 31,5 | 31,5 | 40,5 | 45 | 49,5 | 54 | 54 | 58,5 | 63 | 72 |
| до 2000 | 36 | 40,5 | 40,5 | 49,5 | 54 | 58,5 | 63 | 67,5 | 72 | 76,5 | 81 |
| до 2500 | 45 | 49,5 | 49,5 | 58,5 | 63 | 67,5 | 72 | 76,5 | 76,5 | 85,5 | 90 |
Нержавеющая сталь, алюминий, медь, руб. за гиб:
| Длина заготовки, мм | 0,5 | 1,0 | 1,2 | 1,4 | 1,5 | 1,8 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| до 1000 | 45 | 54 | 58,5 | 63 | 72 | 76,5 | 81 | 85,5 | 90 | 108 | 117 |
| до 2000 | 54 | 67,5 | 67,5 | 72 | 81 | 85,5 | 90 | 108 | 117 | 126 | 135 |
| до 2500 | 67,5 | 81 | 81 | 85,5 | 90 | 94,5 | 99 | 117 | 135 | 157,5 | 180 |
Партии от 100 штук, руб. за гиб:
| Толщина листа, мм | Длина гиба 100 мм | Длина гиба 500 мм | Длина гиба 1500 мм |
|---|---|---|---|
| 2 | 10 | 12 | 20 |
| 4 | 35 | 45 | 60 |
| 8 | 45 | 70 | - |
На итоговую сумму влияют металл, толщина и размер листа, число гибов на деталь, сложность формы и объём заказа: на единичной детали больше доля наладки, на партии цена за штуку ниже. Цены на резку, сварку и покраску есть в прайсе.
Гибка листового металла: что делаем
Гибка листового металла нужна, когда деталь проще и прочнее получить из одного листа, чем собирать из частей на сварке. На изгибе нет шва, поэтому изделие прочнее и аккуратнее выглядит.
- одноугловая гибка;
- двухугловая, П-образная;

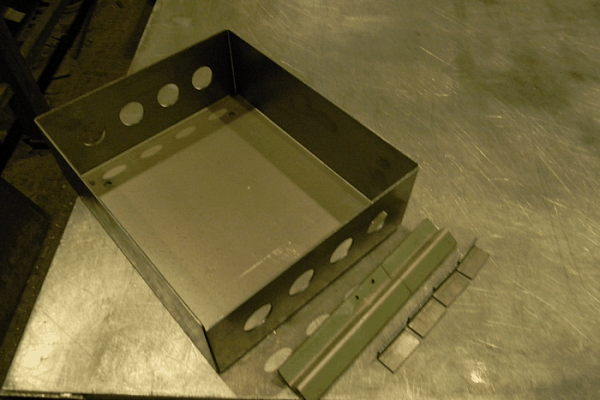

- многоугловая: развёртки корпусов, шкафов, кожухов, металлопрофили;
- радиусная гибка.
Гнём в холодном состоянии на станках с программным управлением, поэтому партия выходит одинаковой, а объёмные изделия получаются с точной геометрией без сварки.
Гнём сталь, нержавейку, алюминий и медь толщиной от 0,5 до 12 мм. Гибку листового металла делаем по типовым и по уникальным проектам: помогаем с чертежами и развёрткой, раскраиваем лист по рабочим чертежам и гнём на том же заводе.
При свободной, или воздушной, гибке лист опирается на две точки матрицы, а пуансон давит между ними. Такой способ требует меньшего усилия и оставляет меньше следов инструмента, но нужно учитывать обратное пружинение. При гибке в упор заготовка принимает форму инструмента: точность угла и повторяемость выше, однако требуется большее усилие и отдельный инструмент под новое сечение профиля.
Что учитываем перед гибкой
Чтобы деталь вышла по размеру и без трещин, до запуска проверяем по чертежу:
- радиус гиба для вашей толщины и марки металла;
- направление прокатки листа относительно линии гиба;
- допуск на форму готовой детали после резки и гибки;
- лицевую сторону: на нержавейке и алюминии используем защитную плёнку и мягкий инструмент.
Заготовку режем лазером здесь же, поэтому размер под гиб выдерживается точнее, чем при резке у другого подрядчика.
После снятия нагрузки металл стремится частично распрямиться: это обратное пружинение. Его учитывают при настройке угла гибки. Удлинение заготовки на каждом гибе зависит от радиуса, угла, толщины и типа материала, поэтому радиус и развёртку проверяют до изготовления детали.
Как заказать гибку металла
- Пришлите чертёж в формате DXF или DWG либо развёртку с размерами. Если чертежа нет, подойдёт эскиз с размерами, развёртку построим сами и покажем на согласование.
- Укажите марку и толщину металла, длину гиба, количество гибов на деталь и количество деталей.
- Посчитаем гибы и назовём точную сумму, срок изготовления называем вместе со сметой: он зависит от объёма заказа.
- После согласования запускаем в работу.
Частые вопросы про гибку металла
Какую толщину и длину гиба берёте?
Гнём лист толщиной от 0,5 до 12 мм, максимальная длина гиба 5000 мм. Если деталь длиннее, гнём составную и свариваем, такой вариант считаем отдельно.
От чего зависит цена гиба?
От толщины листа, длины заготовки и металла. Сталь дешевле, нержавейка, алюминий и медь дороже, потому что требуют другого инструмента и аккуратной работы с поверхностью. Таблицы есть на этой странице и в прайсе.
Нужна ли развёртка, если её нет в чертеже?
Не обязательно. Пришлите готовую деталь в чертеже, развёртку с учётом коэффициента для вашей толщины построим сами и покажем на согласование до запуска.
Можно ли вырезать заготовку у вас же?
Да, лазерная резка и гибка стоят в одном цехе. Так деталь не переезжает между подрядчиками, а размер под гиб выдерживается точнее.
Остаётся ли след от инструмента?
На гибке нержавейки и алюминия след возможен, поэтому при заказе предупреждайте, если поверхность лицевая. Под такие детали используем защитную плёнку и мягкий инструмент.
Какой минимальный заказ?
Берём и одну деталь, и партию. На единичной детали основная часть цены приходится на наладку, поэтому партия выходит дешевле в пересчёте на штуку.
